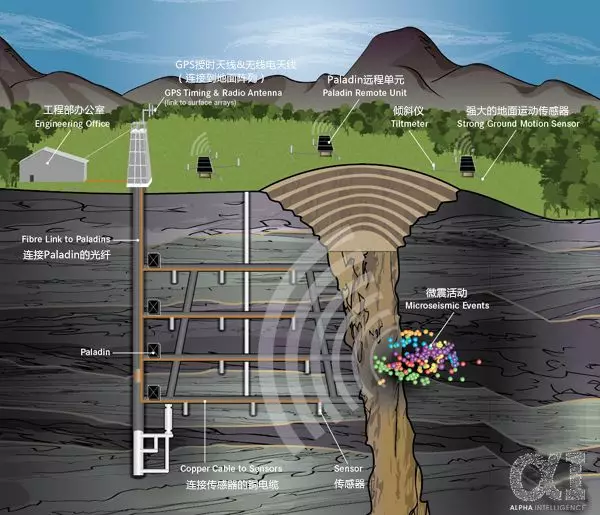

請看圖文介紹！

微震系統由若干的獨特子系統組成，包括：

? 傳感器：單軸或三軸的加速度傳感器和/或地震檢波器。

? 接線盒-(JB)：NEMA-4外殼內包含必要的采集和通信設備，包括數字地震記錄儀，這是微震數據采集系統的支柱。

? 以太網通信：光纖（地下）或者無線電（地表）以實現可靠、完整的波形數據傳輸。

? 采集電腦端：采集服務器、監控、可選的大型外部?jī)?chǔ)存驅動器和不間斷電源（UPS）。

? 處理電腦端：快速多核處理器和功能強大的專用顯卡。

微震監測在礦山中具體做什么？

在煤礦和軟巖礦山，微震監測從地下到地面監測中心，有自己獨特的一套方案。微震系統可以就應力累積、斷層相互作用和涌水問題提供寶貴的反饋，以降低資產和人員安全風險。

在煤礦的應用

地下煤礦開采的地面監測中心決策的主要挑戰，包括頂?shù)装灏遄冃巍㈨敯逅菀约巴咚雇怀龊屯凰Ｎ⒄鸨O(jiān)測為由于應力重分布造成的巖體活動和裂縫傳播，活躍的地質結構，煤層和周圍巖體內集聚的氣體，提供了關鍵的信息參考。安爾法提供本質安全和防爆認證的地震監測設備，專門為煤礦的危險條件設計。

① 頂?shù)装鍘r層運動規律

巖層運動決定了采場的礦山壓力顯現，包括初次來壓和周期來壓，而微震監測通過對監測到的數據進行定位分析可以反演出采場的巖層運動規律。利用微震事件的數量、發生時間以及與采礦活動之間的關系，可以研究工作面的初次來壓和周期來壓。

② 支架選型

通過判斷采動過程中頂板運動層位及關鍵巖層的來壓影響范圍及大小，推斷工作面液壓支架承受頂板壓力大小，為支架選型提供依據。

③ 瓦斯抽放

通過監測采動過程中圍巖破裂范圍及程度，確定瓦斯運移通道，為提高瓦斯抽放效率提供依據。

④ 采場破裂范圍

微震監測系統可以監測并確定工作面超前支承壓力分布變化規律，為確定合理的超前支護范圍和形式、合理停采線的位置提供科學依據。

簡單來說，就是傳感器會源源不斷地反饋數據，電腦軟件將這些數據進行處理，一旦井下有任何潛在的問題，地面會第一時間收到信息，進行處理，如果判斷有問題，便提前發出預警、做好安全措施，在事故發生前進行人員安排，安全預防等提前工作。

當然，強大的微震監測技術，不僅僅只在煤礦應用！

在軟巖，溶解礦和硬巖開采領域的應用

煤礦中的很多應用同樣可以應用到軟巖和硬巖開采中，除此以外，還有這些主要應用。

⑤ 礦井突水

實時監測分析采場與含水層間隔水區域的斷裂規律，判斷其作業過程中隔水層能否形成導水裂隙帶，實現礦井突水前的預判和預警。

安爾法創新的長期可回收微震監測系統可以提供經濟有效的井下動態適時微地震監測信息。

⑥ 動力災害（沖擊地壓、巖爆及礦震）

安裝微震監測系統后，實時監測分析采場圍巖斷裂規律，由圍巖活動強度和發展趨勢過程判斷其能否形成災害，為治理提供科學依據，保障安全生產。

通過對微震事件的分析，可以繪制整個洞穴和巖石天花板的應力分布和破裂圖。該分析為優化礦井開采進度、長期穩定和控制塌陷提供了強大的數據參考。

微震監測的多元化應用？

安爾法完整的采礦應用微震監測系統集成的硬件，都是經過實踐證明的耐用，超過20年，在艱苦礦井條件下仍然展現出可靠性能。安爾法在世界各地的地下礦山提供連續性的微震監測。這些系統用于監測廣泛的采礦活動，例如：崩落（分段崩落、自然崩落），垂直深孔球形藥包崩礦后退式回采（VCR采礦法），房柱式，下向進路式膠結充填采礦法，空?qǐng)龌夭晒ぷ髅?/strong>

總結來說，微震監測可以給到我們的，最穩定可靠的信息，強大的參考！

了解巖體動態行為：微震監測為采礦工程師提供關于巖體局部狀態和應力條件的信息。通過接收關于地震事件位置的實時信息，工程師和操作人員可以了解這些地震事件相對于礦山及工作場所發生的位置，并且使得這些狀況如何隨著時間、工作場所的推移而改變完全可視化。通過了解巖體的動態行為，操作人員可以推斷哪些采礦活動影響了整體結構及其影響的程度。

增強工作場所安全性：地震監測程序可以用來識別巖石條件變化帶來的潛在危害，如巖爆、巖體墜落或斷層滑移等危險事件。如果檢測到異常，可以提前將工人從地震活動區轉移到其他安全的區域，從而最大限度地減少了工人受傷的風險，同時也減少了由于意外造成的停機延誤的時間。

優化礦山設計和運營：如果在礦山生命周期的前期就部署微震監控系統，操作人員和工程師可以更快獲得巖體信息及其隨采礦活動的變化規律，更好地了解圍巖體條件的變化。微震數據也可以用作驗證已有的地質力學采礦模型的參數，并且提高決策的可信度，從而可以根據建模預測對采礦操作和方法進行調整。

不只是煤礦，安爾法所希望的是所有的井下采礦作業能都?jí)虬踩咝А２⑶以敢獬掷m(xù)不斷地用創新技術，一步一步改善井下采礦的安全性與高效性。我們不愿意不幸的歷史一次次重演而甚至不亡羊補牢，利用最新的技術來運行礦山才是煤礦、乃至礦業整個行業的未來。安爾法創造的不僅僅是安全！

更多微震監測的技術細節，請聯系安爾法團隊：
